UUGreenPower UR100020-SW 전기차 충전기 파워모듈 수리
UUGreenPower UR100020-SW 전기차 충전기 파워모듈 고장진단 및 부품 단위 수리 사례입니다.
이한 전기통신기술에서는 전기차 급속충전기에 사용되는 UUGreenPower 파워모듈의 고장 증상을 확인하고 PCB·전력회로 및 CAN 통신 상태를 종합적으로 분석하여 고장 원인을 진단하고 있습니다.
파워모듈 전체를 단순 교체하는 방식이 아니라 실제 고장 부위를 찾아 수리 가능성을 판단하고, 수리가 가능한 경우 PCB 및 전력소자를 포함한 불량부품을 점검·교체합니다.

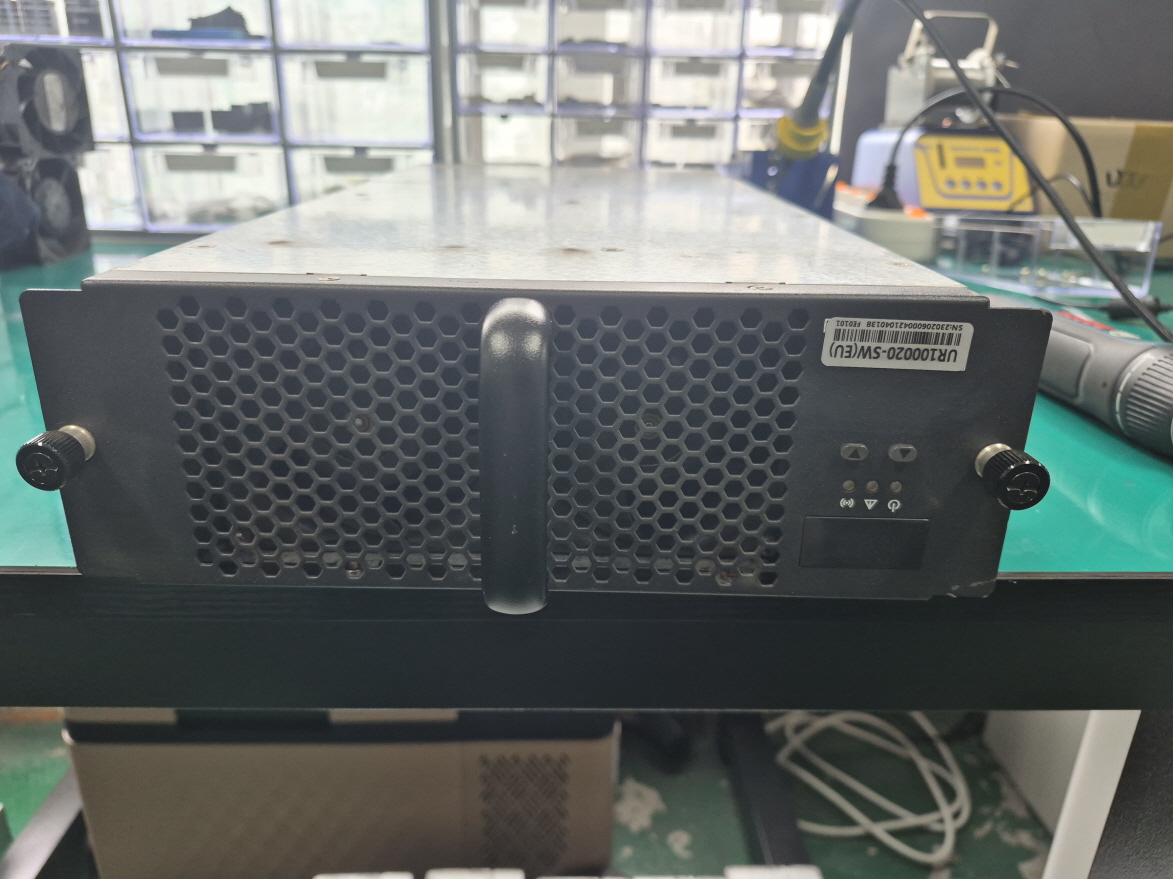

■ UUGreenPower UR100020-SW 입고 및 고장진단

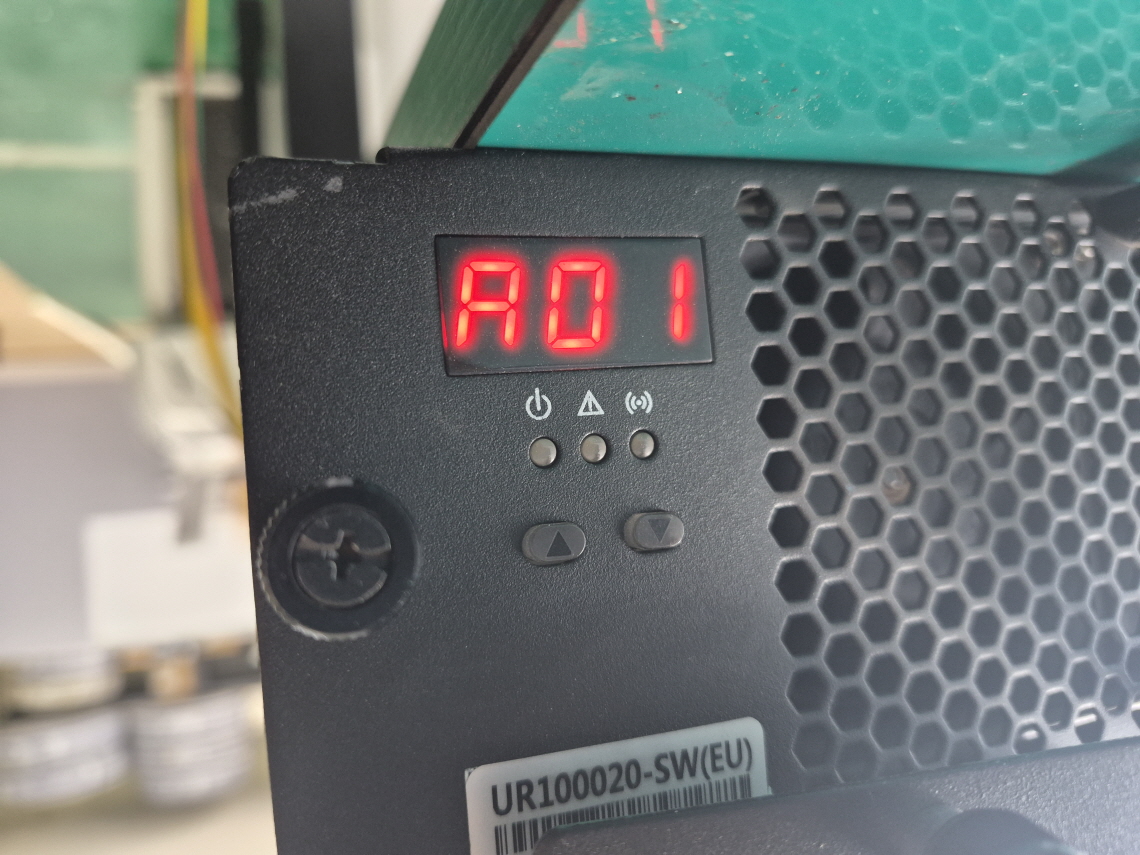

파워모듈 입고 후 외관과 내부 상태를 확인하고 고장 증상을 재현하여 점검 범위를 결정합니다.
· 파워모듈 외관 및 커넥터 상태 확인

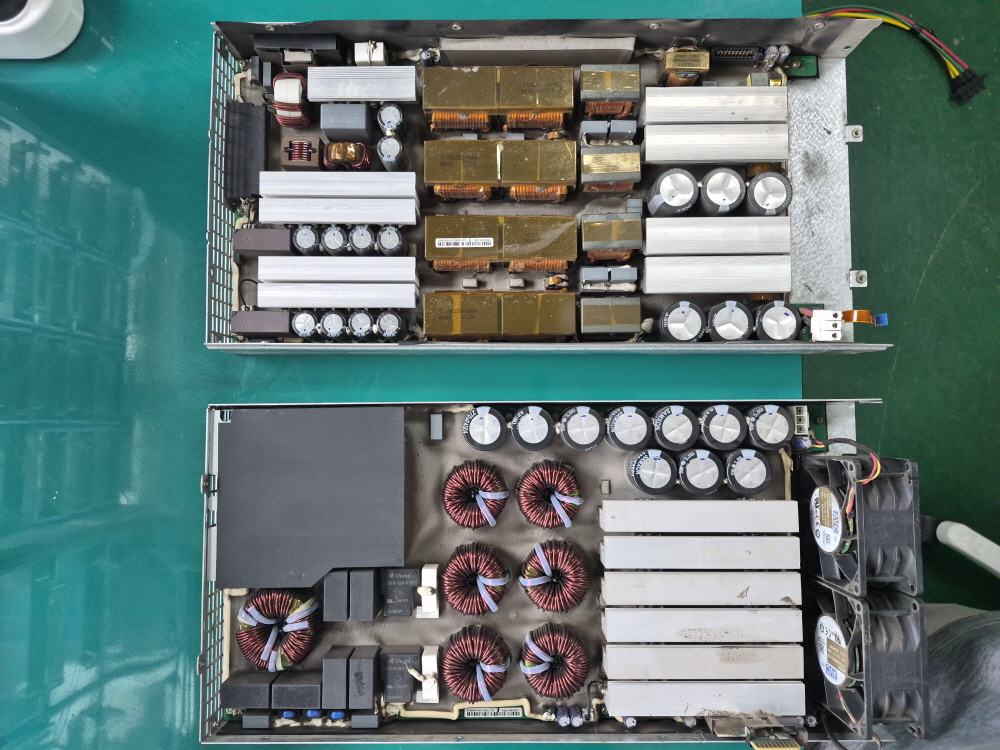

· 모듈 분해 및 내부 청소
· PCB 변색·손상 및 부품 이상 여부 확인
· 주요 전원부 및 전력회로 점검
· DVM을 이용한 주요 포인트 전압 측정
· 오실로스코프를 이용한 주요 회로 파형 측정
· CAN 통신 및 Fault 상태 확인

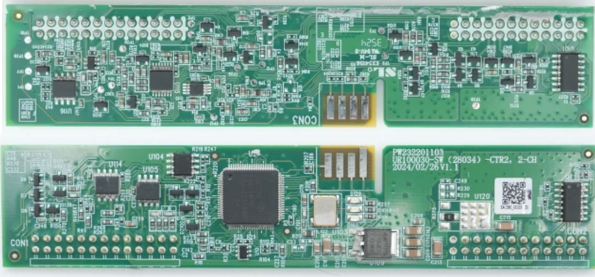

■ PCB·전력회로 정밀진단
전기차 충전기 파워모듈은 여러 전력변환 회로와 제어회로가 함께 동작하기 때문에 단순 육안검사만으로 고장 원인을 판단하기 어려운 경우가 있습니다.
주요 PCB와 전력회로의 측정값 및 파형을 확인하고, 정상 동작 조건과 비교하여 이상 구간을 단계적으로 좁혀 나갑니다.
특히 전력소자와 구동회로, 전원부 및 관련 부품의 상태를 점검하여 실제 고장 원인이 PCB 부품인지, 전력회로인지 또는 제어·통신 계통인지 종합적으로 판단합니다.

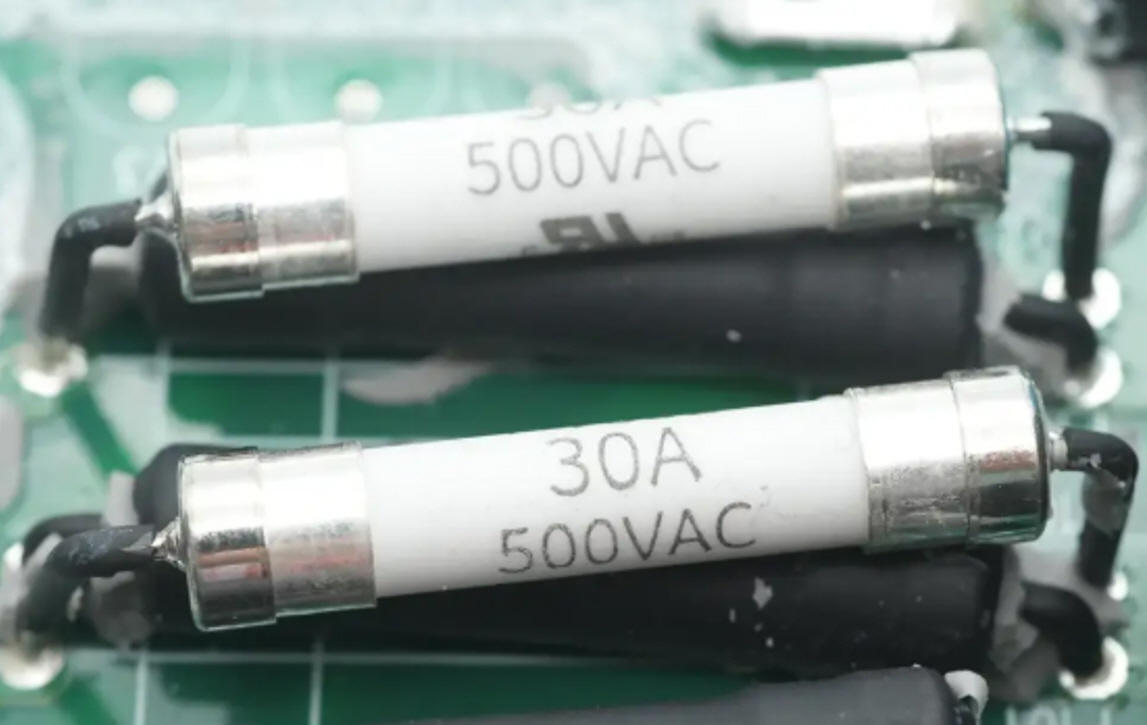

■ 고장부품 확인 및 부품 단위 수리
진단 과정에서 확인된 불량부품은 주변 회로에 추가적인 이상이 없는지 확인한 후 교체합니다.
파워모듈 전체를 교체하기 전에 PCB와 전력소자 등 고장 부위를 정확하게 진단하여 부품 단위 수리가 가능한지 검토하는 것이 이한 전기통신기술의 수리 방식입니다.
부품 교체 후에는 관련 회로를 다시 측정하여 수리 부위와 주변 회로가 정상적인 상태인지 확인한 뒤 전원 인가 시험을 진행합니다.

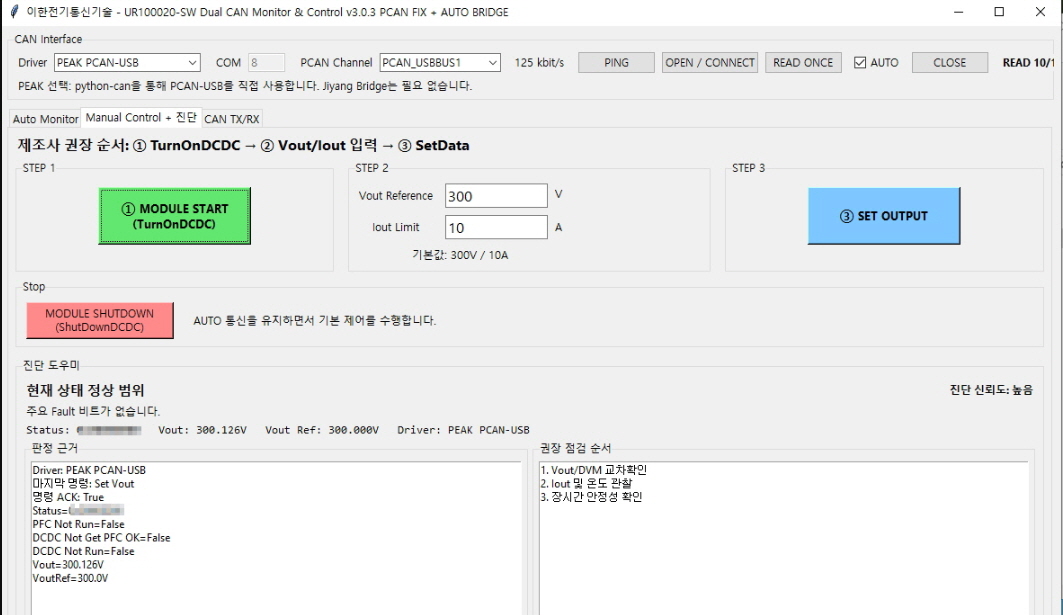

■ CAN 통신 및 자체 모니터링 프로그램 동작시험
수리 후에는 자체 CAN 모니터링 프로그램을 이용하여 UUGreenPower UR100020-SW 파워모듈의 기동 및 동작 상태를 확인합니다.
· CAN TX/RX 통신 상태 확인
· 파워모듈 기동 및 정지 동작 확인
· 출력전압(V-out) 설정 및 실제 출력 확인
· 출력전류(I-out) 설정 및 상태 확인
· Status 및 Fault 데이터 확인
· 설정값과 실제 계측값 비교
CAN 통신 데이터와 실제 출력값을 함께 비교하여 파워모듈이 제어 명령에 정상적으로 응답하는지 확인합니다.
■ 수리 후 DC Load 부하 테스트
최종적으로 DC 전자부하를 이용하여 실제 부하 조건에서 파워모듈의 출력 상태를 확인합니다.
무부하 출력만 확인하는 것이 아니라 단계적으로 부하를 인가하면서 출력전압과 출력전류, Fault 발생 여부 및 출력 안정성을 점검합니다.
이러한 과정을 통해 수리된 UUGreenPower UR100020-SW 파워모듈이 실제 운전 조건에서도 정상적으로 동작하는지 최종 확인한 후 출고합니다.
이한 전기통신기술은 전기차 충전기 파워모듈의 CAN 통신 분석, PCB·전력회로 고장진단, 부품 단위 수리 및 수리 후 DC Load 성능시험까지 연계하여 파워모듈의 고장 원인을 분석하고 수리합니다.
