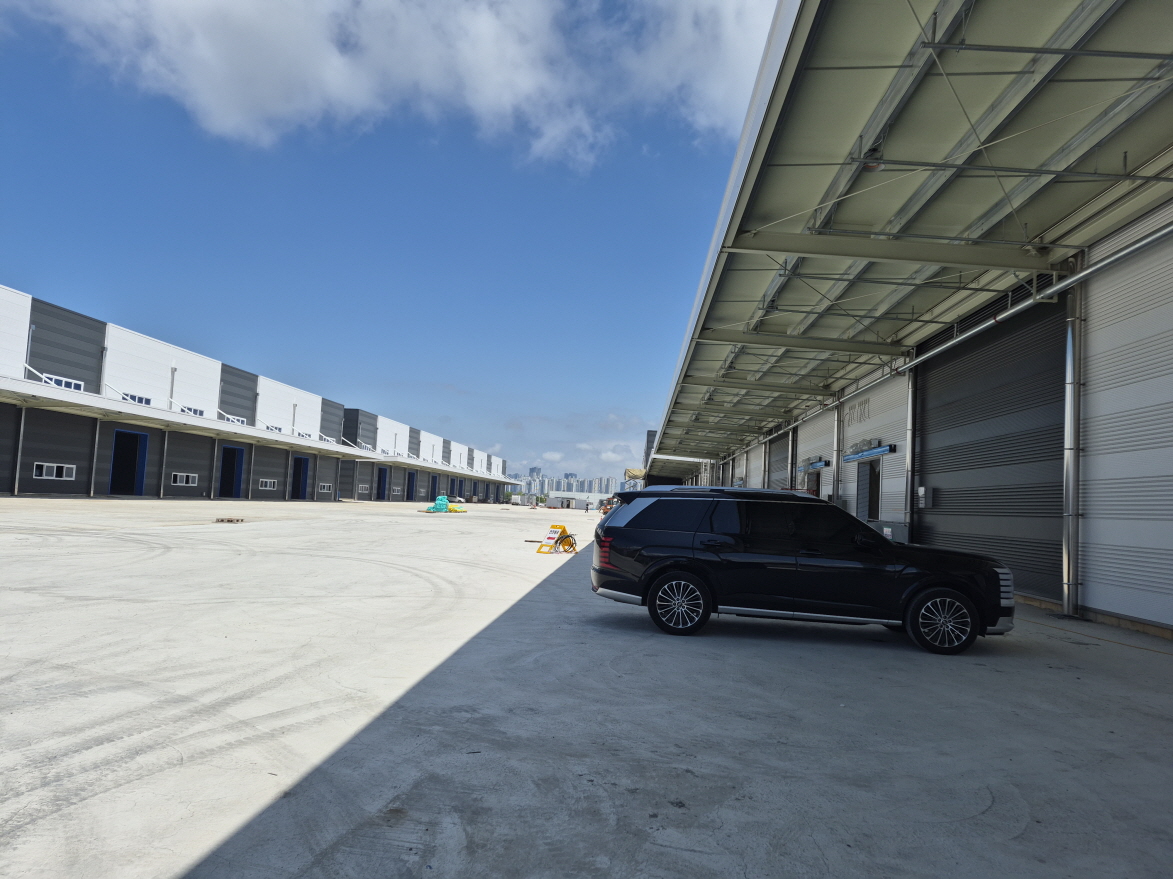

인천 송도 신항 물류터미널 앞 신축공장 사용전검사(CATV 전계강도측정부분)

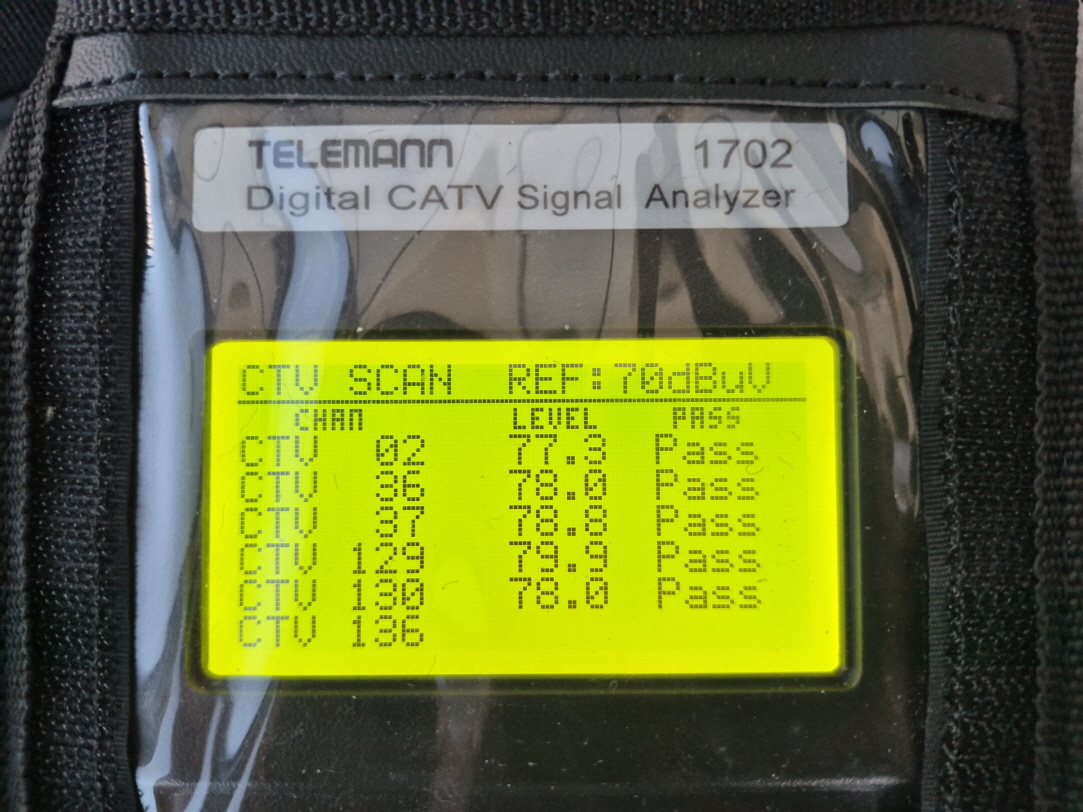

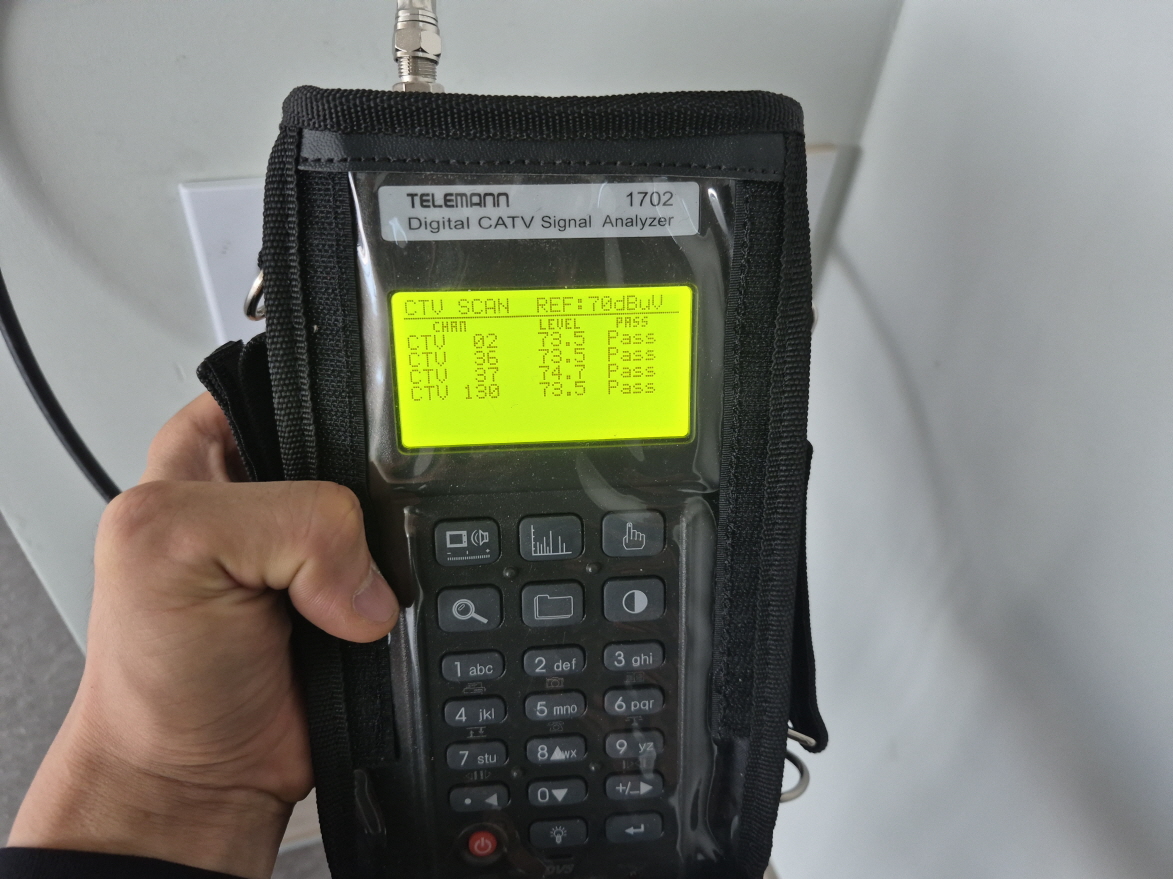

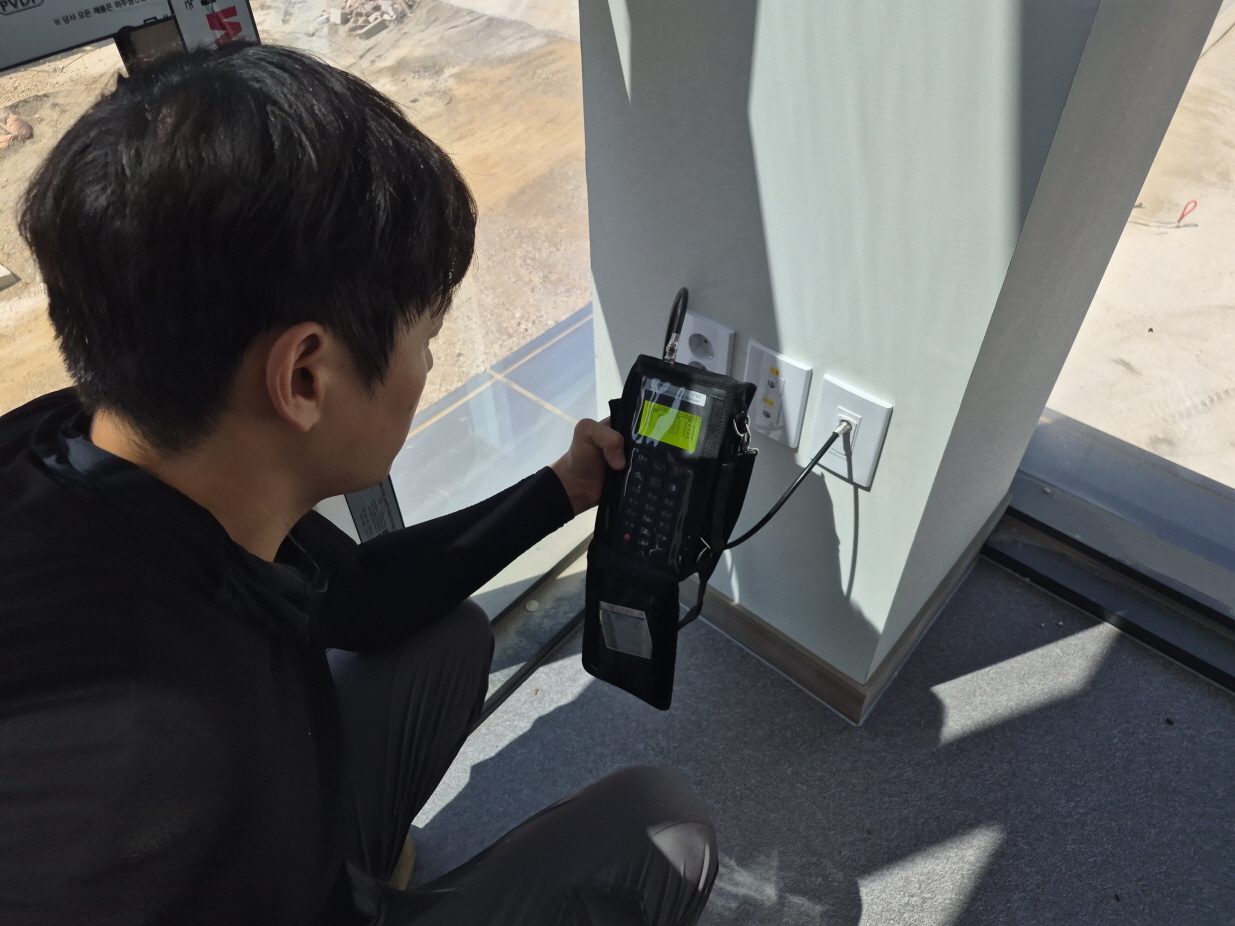

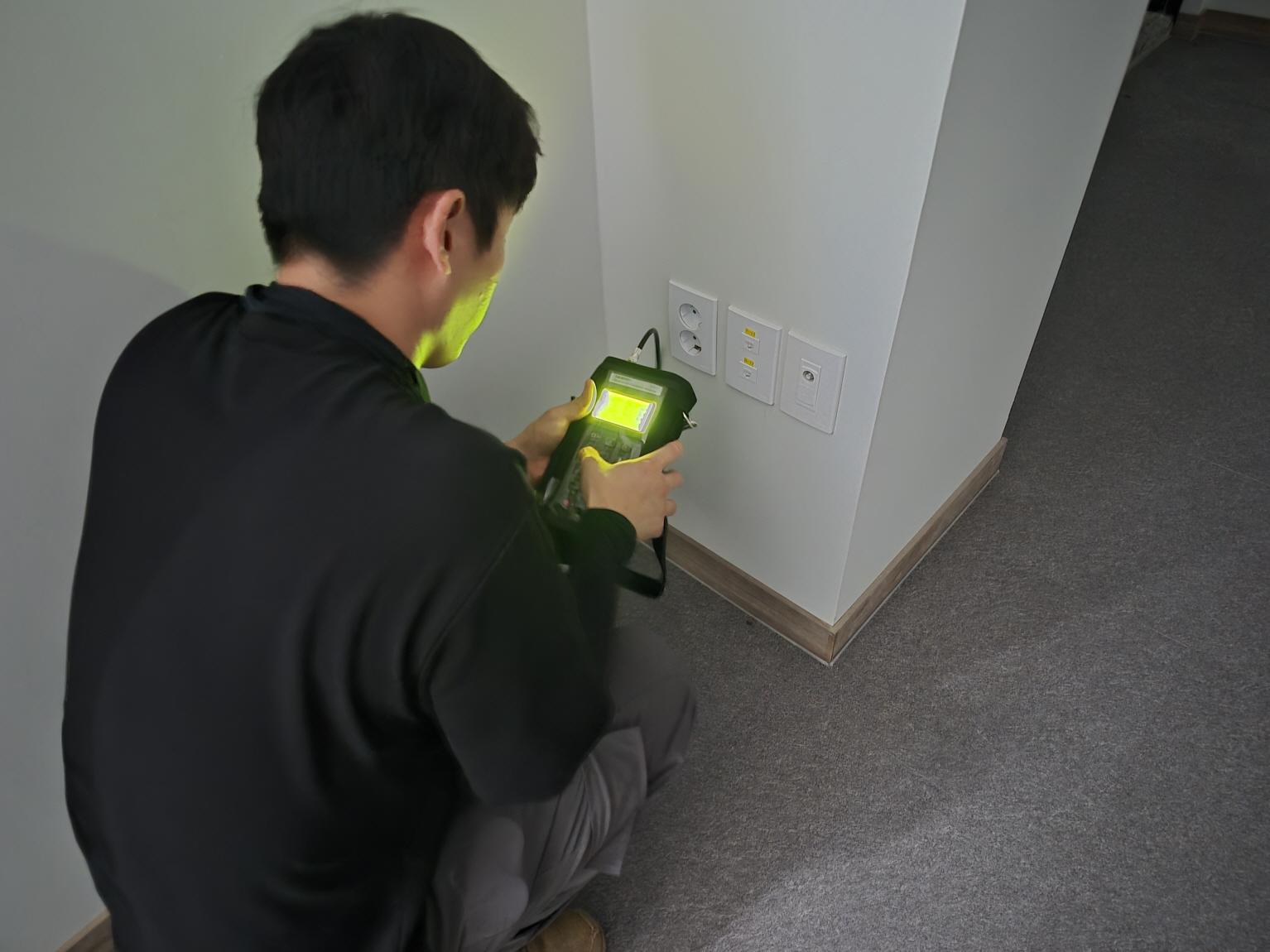

CATV 전계강도측정(VHF/UHF)
-기존 아날로그 : 65~85dBuV,
- 디지털(DTV/UHD) : 45~75dBuV, S/N비 23dB이상(권장 25~27dB)
참고)

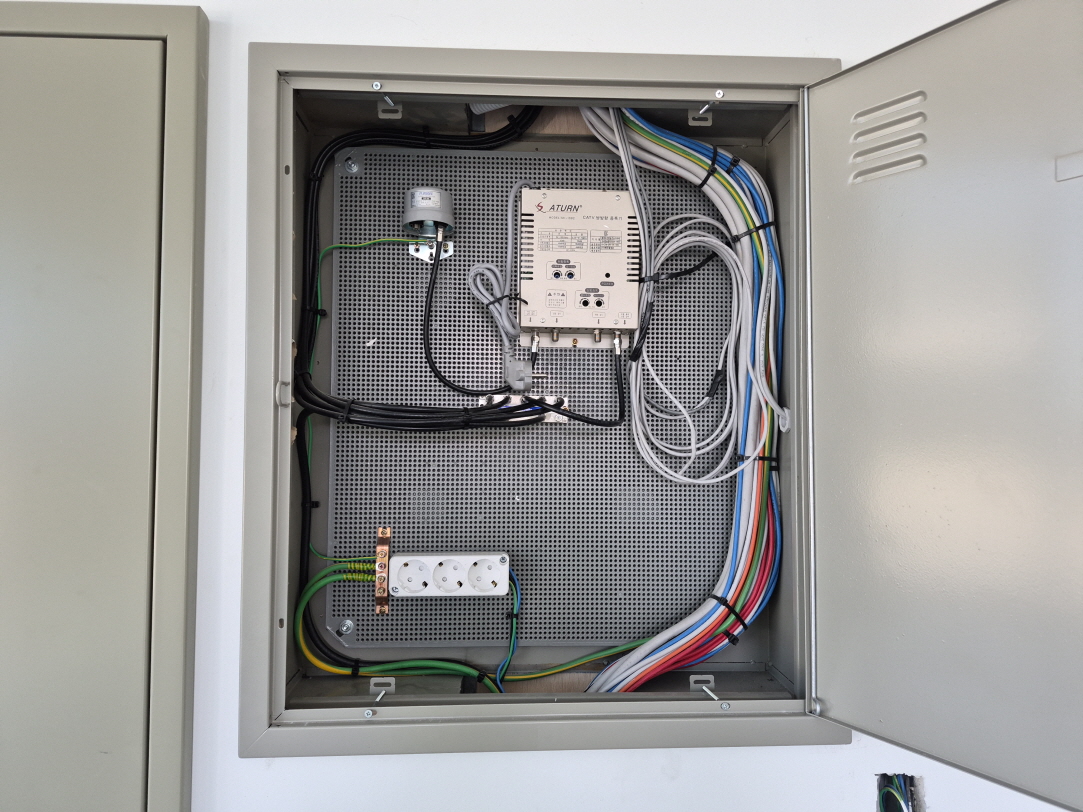

- 신호가 낮으면 증폭기의 이득을 높여주거나 분배기/분배기 등 점검필요
- 거꾸로 신호가 너무 강하면 과변조로 인해서 화면이 일그러지는 현상이 일어나므로
증폭기 출력을 낮춰서 적정한 값을 맞추거나 감쇄기를 사용하여 한다.
- 건물과 건물간 연결은 가까운 거리는 층간 연결처럼 7C, 10C 등을 굵은 케이블을 이용하고
분기기를 설치하여 dB값을 맞추는데, 출력이 낮으면 증폭기/분배기 등을 설치하여 적정한 출력값을 맞춰야 한다.
